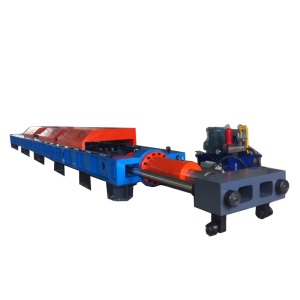

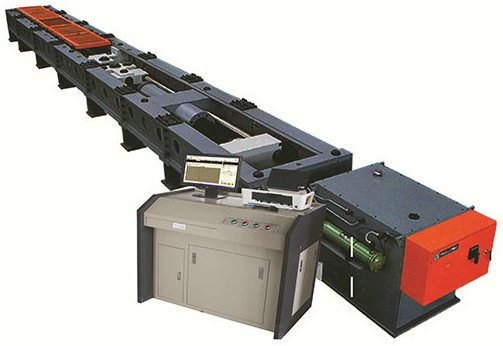

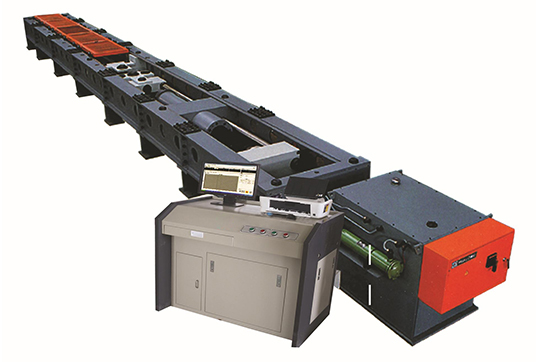

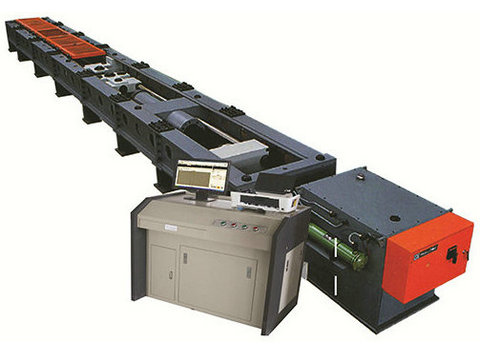

SW卧式拉伸试验机

微机控制卧式拉力试验机采用卧式框架结构，由伺服电动缸直接进行拉向加载，主要用于接触网零部件、绝缘子、导线和电力金具等的力学性能测试。 该设备采用卧式结构，可以满足超长或全尺寸试样的拉伸性能测试要求。 卧式电子拉伸试验机因其超长的拉伸空间，弥补了立式拉力机不能进行大试样、全尺寸等试验的缺陷。 该试验机主要用于材料和零部件的静态拉伸性能试验，是金属制品、建筑结构、船舰、军工、材料开发、教学研究、质量控制等不可缺少的检测设备。 相关标准 (1) GB/T2611《试验机通用技术要求》 (2) GB/T228.1《金属材料 拉伸试验第1部分: 室温试验方法》 (3) GB/T16491《电子万能试验机》

产品特点

产品型号

规格参数

  • 300KN卧式拉伸试验机
  • 600KN卧式拉伸试验机
  • 最大试验力：300KN
  • 精度等级：1级
  • 有效测力范围：1%-100% (3kN~300kN)
  • 速度精度：优于示值的1% (速度精度误差)
  • 保载精度：1%
  • 有效拉伸空间：6m
  • 拉伸试样范围：0.2m-6m
  • 试样长度空间调整：手动有级调整(调整间距: 500mm)
  • 有效试验宽度：850mm(可安装试样的有效宽度)
  • 加载电动缸活塞行程：0-1000mm
  • 控制方式：三闭环(即力-变形-位移闭环控制)
  • 超载保护：超过最大负荷的3%时机器自动保护
  • 外形尺寸：9810x1210x750mm
  • 液压站：5L/min(液压夹具使用)
  • 主机功率：7.5KW
  • 额定电压：380V
  • 最大试验力：600KN
  • 准确度等级：0.5级
  • 力测量范围：0.4%~100%FS (全程不分档)
  • 力示值相对误差：±0.5%
  • 力值分辨力：1/500000FS
  • 横梁有效拉伸行程：1000~ 3000mm(根据客户要求定)
  • 变形测量范围：2-100%6FS
  • 变形 (引伸计)示值相对误差：±0.5%
  • 变形(伸计) 分辨力：1/500000FS
  • 位移示值相对误差：±0.5%
  • 位移速率调节范围：0.5%~5%FS/S
  • 试验宽度：1000mm
  • 功率：7KW
  • 额定电压：380V

如您需要了解更多请联系STM斯特玛销售顾问

如您需要报价或需要更多详细信息，我们可随时为您提供帮助。
